¿Cuál es el principio de funcionamiento detrás de las zapatas de freno europeas?

La mecánica fundamental detrás de las zapatas de freno europeas

zapatas de freno europeas son un componente central de los sistemas de frenos de tambor, ampliamente utilizados en los ejes traseros de turismos, vehículos comerciales ligeros y remolques en todas las plataformas de vehículos europeos. A diferencia de los frenos de disco, que dependen de pastillas que se sujetan a un rotor, los frenos de tambor utilizan zapatas curvas que presionan hacia afuera contra la superficie interna de un tambor giratorio para generar fricción y frenar el vehículo. Comprender cómo funcionan mecánicamente estas zapatas ayuda a explicar por qué siguen siendo una opción rentable y duradera para muchos vehículos fabricados en Europa, particularmente en aplicaciones de ruedas traseras donde se requiere una fuerza de frenado más ligera.

El principio de funcionamiento se centra en convertir la energía cinética en calor mediante una fricción controlada. Cuando se presiona el pedal del freno, la presión hidráulica o la fuerza mecánica activa un cilindro o actuador de la rueda, que empuja las zapatas de freno hacia afuera. El forro de fricción adherido a cada zapata hace contacto con la pared interior del tambor, creando una resistencia que ralentiza la rotación de la rueda.

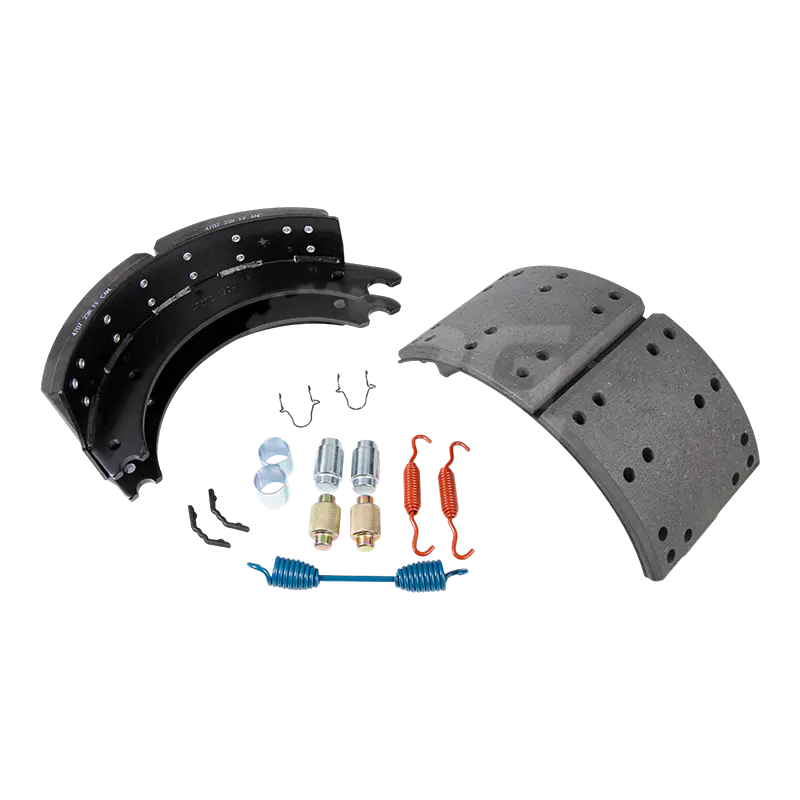

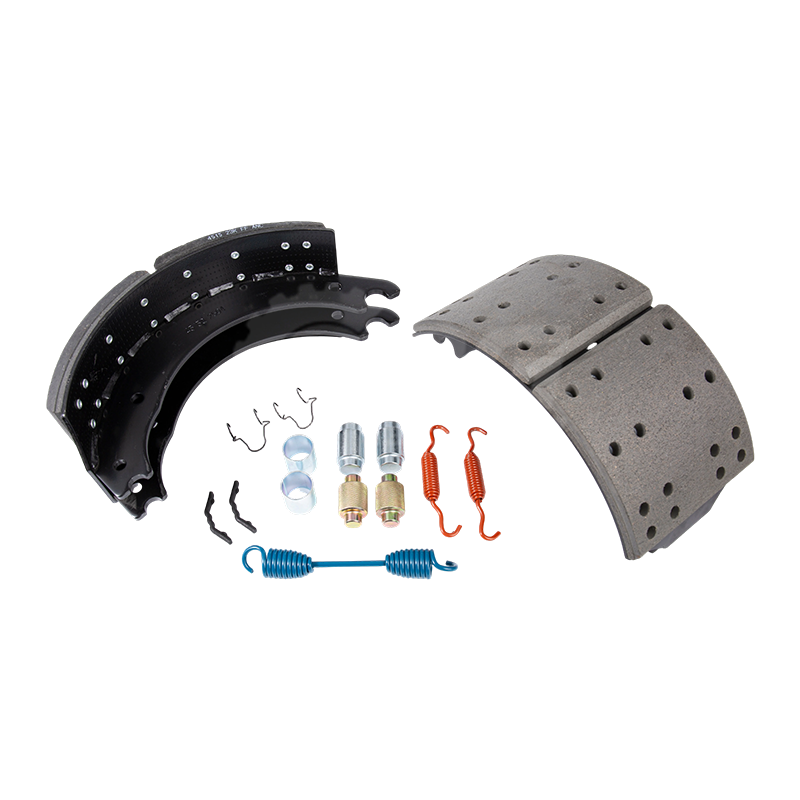

Componentes principales que componen el conjunto de zapatas de freno

Para comprender completamente el principio de funcionamiento, es útil desglosar las piezas individuales que funcionan juntas dentro de un sistema de frenos de tambor europeo.

Marco de zapato y forro de fricción.

La estructura del zapato suele ser una estructura de acero curvada que mantiene el material del forro de fricción en su lugar. Las zapatas de freno europeas suelen utilizar compuestos de fricción semimetálicos o cerámicos adheridos o remachados al cuadro, elegidos por su capacidad para mantener coeficientes de fricción estables en un amplio rango de temperaturas, lo cual es importante dados los variados climas y condiciones de conducción que se encuentran en las carreteras europeas.

Cilindro de rueda

El cilindro de rueda convierte la presión hidráulica del cilindro maestro del freno en fuerza mecánica. Cuando aumenta la presión del líquido de frenos, los pistones dentro del cilindro de la rueda separan las zapatas y las ponen en contacto con el tambor.

Resortes de retorno

Los resortes de retorno son responsables de devolver las zapatas a su posición de reposo una vez que se suelta el pedal del freno. Sin resortes de retorno que funcionen correctamente, las zapatas podrían permanecer parcialmente acopladas, provocando desgaste excesivo, sobrecalentamiento o reducción de la eficiencia del combustible.

Mecanismo de ajuste

A medida que el forro de fricción se desgasta con el tiempo, aumenta el espacio entre la zapata y el tambor. El mecanismo autoajustable compensa este desgaste automáticamente, manteniendo una sensación constante del pedal y un rendimiento de frenado sin necesidad de ajustes manuales frecuentes.

Desglose paso a paso del ciclo de frenado

La siguiente tabla describe la secuencia de eventos que ocurren durante una sola acción de frenado, desde que se activa el pedal hasta que se suelta.

Por qué es importante la composición del material de fricción

El rendimiento de una zapata de freno europea depende en gran medida de la composición de su forro de fricción. Los fabricantes suelen formular revestimientos utilizando una mezcla de fibras, resinas y rellenos diseñados para equilibrar la consistencia de la fricción, la resistencia al calor y la reducción del ruido. Un revestimiento con un coeficiente de fricción demasiado agresivo puede provocar un frenado brusco y un desgaste prematuro del tambor, mientras que un revestimiento demasiado blando puede provocar que se desvanezca en una frenada sostenida, como durante largos descensos en carreteras montañosas europeas.

Muchas zapatas de freno con especificaciones europeas están diseñadas para cumplir con los estándares ECE R90, que regulan el rendimiento de fricción, la estabilidad térmica y las características de desgaste para garantizar una potencia de frenado constante en una amplia gama de condiciones operativas.

Sistemas autoajustables y su papel en el rendimiento constante

Una de las características que definen los modernos sistemas de zapatas de freno europeos es el mecanismo de autoajuste. A medida que el forro de fricción se desgasta gradualmente, aumenta la distancia que debe recorrer la zapata para hacer contacto con el tambor. Sin compensación, esto daría como resultado una sensación esponjosa o retrasada del pedal del freno con el tiempo.

El autoajustador normalmente funciona a través de una palanca de trinquete conectada al cable del freno de mano o a un mecanismo de ajuste de rueda de estrella. Cada vez que se aplican los frenos mientras el vehículo se mueve en reversa, o mediante un movimiento accionado por cable durante el frenado hacia adelante, según el diseño, el ajustador cierra gradualmente el espacio entre la zapata y el tambor, manteniendo un contacto y una respuesta del pedal consistentes.

Signos comunes de desgaste y deterioro funcional

Reconocer los síntomas de las zapatas de freno desgastadas permite reemplazarlas oportunamente antes de que se vea comprometido el rendimiento.

• Un ruido de chirrido o raspado durante el frenado, que indica que el forro de fricción se ha desgastado hasta el marco metálico del zapato.
• Reducción de la eficiencia de frenado, lo que requiere una presión más firme del pedal para lograr la misma potencia de frenado.
• Una sensación de tirón hacia un lado durante el frenado, a menudo causada por un desgaste desigual de las zapatas o un pistón del cilindro de la rueda atascado.
• Vibración o pulsación que se siente a través del pedal del freno, lo que puede indicar un tambor deforme o un contacto desigual del forro.
• Un freno de mano que se siente flojo o requiere un recorrido excesivo antes de activarse, a menudo relacionado con zapatas desgastadas o un autoajustador mal ajustado.

Cómo influye el diseño del tambor en el rendimiento de las zapatas de freno

La interacción entre la zapata de freno y el tambor es fundamental para la eficacia general del frenado. Los diseños de tambores europeos suelen incorporar superficies con aletas o ventiladas para mejorar la disipación del calor, reduciendo el riesgo de desvanecimiento térmico durante ciclos de frenado repetidos. El diámetro interno y el acabado de la superficie del tambor deben permanecer dentro de tolerancias precisas, ya que un tambor deforme o muy rayado puede causar un contacto desigual con el revestimiento de la zapata, lo que provoca pulsaciones, reducción de la potencia de frenado y desgaste acelerado.

El mecanizado o reemplazo adecuado del tambor, cuando se combina con zapatas de freno nuevas, garantiza que las superficies de fricción coincidan correctamente, permitiendo que el mecanismo autoajustable y la geometría de la zapata funcionen según lo diseñado.

Prácticas de mantenimiento que prolongan la vida útil de las zapatas de freno

El mantenimiento de rutina juega un papel importante en la preservación de la eficiencia de trabajo del conjunto de zapatas de freno.

• Inspeccionar periódicamente el interior del tambor en busca de rayas, vidriados o patrones de desgaste desiguales que puedan afectar el contacto de la zapata.
• Lubricar los puntos de contacto de las zapatas y el mecanismo de ajuste con grasa para frenos de alta temperatura para evitar que se atasquen o se peguen.
• Revisar los resortes de retorno y los herrajes de sujeción para detectar signos de fatiga, ya que los resortes debilitados pueden afectar la retracción del zapato.
• Verificar que el mecanismo de autoajuste se mueva libremente y se engrane correctamente durante los intervalos de servicio de rutina.

Selección de zapatos de repuesto de calidad para una confiabilidad a largo plazo

Cuando es necesario reemplazarlas, elegir zapatas de freno fabricadas para que coincidan con las especificaciones del equipo original garantiza un ajuste adecuado, un rendimiento de fricción constante y el cumplimiento de las normas de seguridad regionales. Factores como el grosor del revestimiento, el radio de curvatura y la alineación de los orificios de montaje deben corresponder exactamente al diseño original del vehículo para evitar un desgaste desigual o una disminución de la potencia de frenado. Seleccionar zapatos probados en condiciones térmicas y de fricción estandarizadas brinda la confianza de que el reemplazo funcionará de manera confiable en diversas condiciones de conducción, desde el tráfico urbano con paradas y arranques hasta velocidades sostenidas en la carretera.
