¿Qué debe saber sobre las zapatas de freno revestidas con kits de hardware antes de comprarlas para su camión o remolque?

Lo que viene en una zapata de freno forrada con kit de hardware

A zapata de freno forrada con un kit de hardware reúne todo lo que un técnico necesita para completar un servicio de frenos de tambor en un solo paquete, sin tener que buscar resortes o pasadores separados. El kit se envía con dos zapatas de freno preforradas (forro ya remachado a la red) más un juego de herrajes del mismo tamaño para esa configuración específica de zapata y eje.

El conjunto de hardware normalmente incluye:

• Pasador de anclaje y casquillos de acero dulce.
• Resorte de retención y resortes de retorno de alta resistencia
• Rodillo moleteado y retenedor de rodillo.
• Cualquier hardware del lado de la leva específico para el tipo de freno (Q más, ES, estándar)

Debido a que el revestimiento ya está colocado, se salta el paso que requiere mucho tiempo de transferir el revestimiento viejo o buscar un vínculo por separado. Para los talleres de flotas que ejecutan servicios de múltiples ejes en un día, este enfoque de un solo SKU reduce tanto el tiempo de mano de obra como el riesgo de que los componentes no coincidan.

Especificaciones clave que debe verificar antes de realizar el pedido

Pedir el kit incorrecto es el error más común (y más evitable) en el servicio de frenos de tambor. Tres números impulsan la decisión:

1. Diámetro y ancho del freno. — La mayoría de las aplicaciones de camiones pesados ejecutan configuraciones de 15" × 4" o 16,5" × 7". Confirme el diámetro de su tambor antes que nada.
2. Clasificación de peso por eje — Los kits se clasifican según la capacidad de peso del revestimiento, más comúnmente 20 000 lb o 23 000 lb. La combinación de clasificaciones en un juego de ejes crea un desgaste desigual y una fuerza de frenado desequilibrada.
3. número FMSI — El número del Friction Materials Estándars Institute identifica de forma única la geometría del calzado. Haga una referencia cruzada de su número de pieza OE con el FMSI antes de realizar un pedido, especialmente cuando trabaje con múltiples accesorios OEM en el mismo vehículo.

Más allá de la geometría, preste atención a la designación del tipo de freno. Las configuraciones de levas Q Plus, ES (estándar de Eaton) y estándar utilizan diferentes kits de herrajes; los zapatos en sí pueden verse similares en el estante, pero no se instalarán correctamente si los herrajes no coinciden con la geometría de la araña y la leva en esa posición del eje.

Compatibilidad de tipos de frenos: Q Plus, ES y Estándar

Los frenos de tambor de servicio pesado no son universales. Las tres configuraciones más comunes en el transporte por carretera en América del Norte requieren cada una una combinación específica de calzado y herrajes.

Los kits de eje de dirección requieren un escrutinio adicional. Los frenos de dirección deben ofrecer una fuerza constante y predecible sin tirar, por lo que el compuesto del revestimiento, el espesor de la red de la zapata y las tasas de resorte del hardware deben cumplir con la especificación OE para ese eje, no solo con un equivalente genérico que "se adapta a la mayoría".

Por qué la calidad del hardware es tan importante como el revestimiento

Un revestimiento nuevo en piezas desgastadas es un trabajo de freno que fallará antes de lo previsto. Los herrajes se degradan de manera diferente que el revestimiento: los resortes pierden tensión, los rodillos desarrollan puntos planos y los casquillos se desgastan de forma ovalada, pero los técnicos a menudo pasan por alto los herrajes porque no se rayan ni agrietan visiblemente como lo hace el revestimiento.

La diferencia entre los kits de hardware económicos y premium aparece en algunos lugares específicos:

• Muelles de retorno — Los resortes de alta resistencia con capacidad para 1 millón de ciclos mantienen la retracción adecuada de la zapata durante toda la vida útil del revestimiento. Los resortes económicos pueden fatigarse mucho antes de que el revestimiento alcance los límites de desgaste, lo que provoca resistencia, acumulación de calor y fallas prematuras.
• Rodillos — Los rodillos tratados térmicamente y recubiertos de cromato de zinc resisten la corrosión en ambientes húmedos y con carreteras saladas. Los rodillos de acero desnudos se pican y se atascan, limitando la acción de la leva y provocando que el freno se desvanezca.
• Bujes — Los casquillos de acero inoxidable o de gran calibre mantienen la alineación del pasador de anclaje bajo carga. Los casquillos de acero blando se desgastan rápidamente, lo que permite el movimiento del zapato que acelera el desgaste desigual del revestimiento.

Para las flotas que operan en carreteras con mucha humedad o en condiciones invernales, los resortes con recubrimiento en polvo y los herrajes resistentes a la corrosión no son una mejora premium: son la base para lograr los intervalos de servicio esperados.

Referencia cruzada OEM y verificación de ajuste

La mayoría de los kits de zapatos revestidos están diseñados para reemplazar piezas originales de Meritor, Eaton/Dana, Rockwell, Dayton y Spicer. Un solo número de modelo de kit a menudo cubre una variedad de accesorios OE; por ejemplo, un kit frontal tipo ES de 15"×4" puede reemplazar los números de pieza de Eaton, Meritor y Spicer simultáneamente.

Utilice estos puntos de referencia para confirmar el ajuste antes de la instalación:

• Número de pieza del fabricante OE (estampado en la red original del zapato)
• Designación FMSI (que se encuentra en el manual de piezas OE o en el embalaje original)
• Fabricante y modelo del eje (especialmente para diferenciar el eje direccional y motriz)
• Dimensiones de la araña de freno y del tubo de leva, si están disponibles

Los kits de zapatas forradas del mercado de accesorios fabricados según los estándares dimensionales del equipo original (mismo espesor de red, mismo patrón de remache, misma clase de compuesto de revestimiento) se instalan sin modificaciones y ofrecen un rendimiento de frenado equivalente. Verifique el número de orificios y el tamaño de los remaches. Si está reemplazando una zapata parcialmente desgastada, asegúrese de que los remaches queden al ras en lugar de sobresalir de la superficie del revestimiento, lo que puede rayar el tambor inmediatamente.

Lista de verificación de instalación para un trabajo de frenos limpio y duradero

Incluso un kit de zapatas revestidas de alta calidad tiene un rendimiento inferior si no se reparan los herrajes circundantes y el tambor en el mismo intervalo de servicio. Antes de que se pongan los zapatos nuevos:

1. Mida el diámetro del tambor con respecto a la especificación máxima de descarte: la mayoría de los tambores de 15" se descartan en 15,090" y los tambores de 16,5" en 16,620". Un tambor que cumpla con las especificaciones de descarte o las supere no mantendrá los ajustes de los frenos y provocará un desgaste acelerado de los forros.
2. Inspeccione la araña del freno y los orificios del pasador de anclaje en busca de desgaste o alargamiento. Reemplace la araña si el movimiento del pasador de anclaje excede 0.010" de juego.
3. Limpie el orificio de la leva y aplique lubricante para frenos de alta temperatura al tubo de la leva antes de insertar los nuevos rodillos; el contacto seco de la leva es una de las principales causas del ruido de los frenos y del contacto desigual de los forros.
4. Apriete todos los herrajes de montaje de la araña según las especificaciones. Una araña suelta se desplaza bajo la carga de frenado y produce los mismos síntomas que los zapatos desgastados: tirones y desgaste prematuro.
5. Ajuste el ajustador de tensión para lograr la carrera correcta de la varilla de empuje después de la instalación. Se deben verificar los ajustadores automáticos de holgura, no se debe suponer que se autoajustan correctamente después de un reemplazo de calzado.

Un kit completo (zapatos forrados más herrajes combinados) elimina la incertidumbre de reutilizar componentes con un historial de fatiga desconocido. Especialmente en los ejes de dirección y los ejes motrices de alto uso, comenzar con hardware nuevo en cada ciclo de servicio es la forma más segura de lograr distancias de frenado consistentes y pasar las inspecciones de frenos en la carretera.

Elegir entre kits de zapatos forrados nuevos y remanufacturados

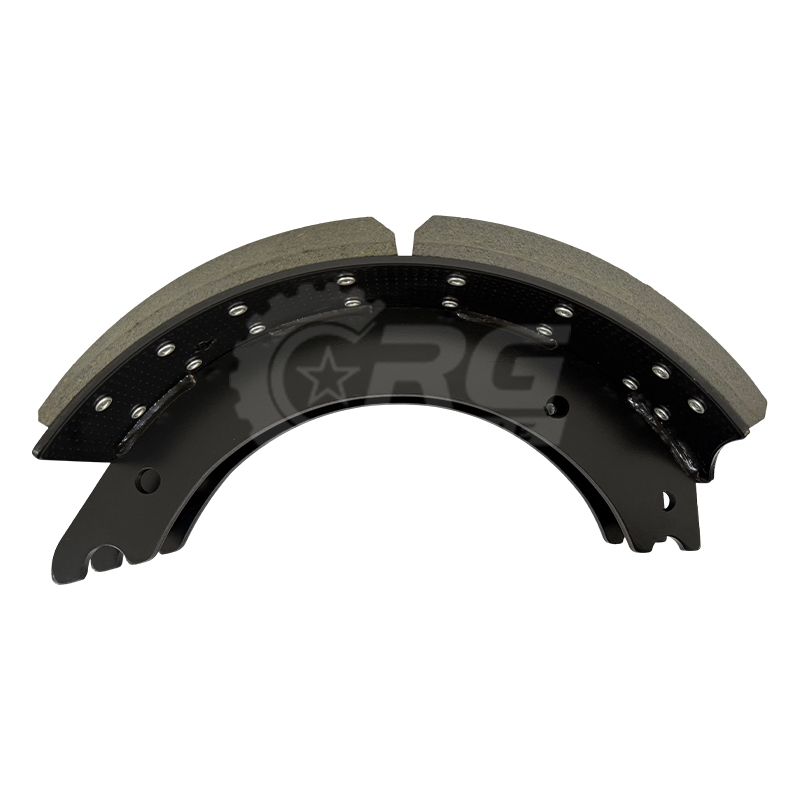

Los kits de zapatos con forro remanufacturados utilizan una red de zapatos reacondicionada con un forro nuevo remachado en su lugar, mientras que los kits nuevos utilizan una red de zapatos recién estampada en todas partes. Ambas categorías están disponibles en la mayoría de las configuraciones de frenos y la diferencia de precio es significativa: los kits remanufacturados suelen costar entre un 20% y un 40% menos que los equivalentes nuevos.

La reconstrucción es una buena opción cuando se conserva la geometría de la red del zapato y la instalación de reconstrucción aplica la misma clase de compuesto de fricción que la especificación OE. Busque kits que indiquen claramente la clase del material del revestimiento (grado R, premium, alta densidad) y confirme las especificaciones del revestimiento del calzado: las redes de acero desnudas en un kit de remanufactura se corroen más rápido y pueden desarrollar grietas por tensión que una red nueva no desarrollaría.

Los nuevos kits tienen sentido para ejes de dirección, flotas de alto kilometraje que reemplazan los frenos en un intervalo fijo y cualquier aplicación en la que también se reemplazan el tambor y los herrajes. El costo incremental de una nueva red de zapata es pequeño en relación con la mano de obra total del servicio y elimina una variable del análisis de fallas futuras si surge una queja sobre los frenos durante la siguiente inspección.
